rospy（ROS Noetic）での画像処理[rospyチュートリアル]

ROS1

rospy（ROS Noetic）でのPubSubの基本[rospyチュートリアル] - えいあーる・れいの技術日記の続きです。

動作環境

　前回と同様ROS NoeticのPython3.8.5環境(仮想環境なし)を前提にしています。

　ウェブカメラのトピックは GitHub - Ar-Ray-code/movie_publisher: ROS1 package that publish of movie file or webcam を用いています。ros-noeticではuvc-cameraは使えないみたいです…

Subscribeのみ（表示はimshowのみ）

　ウェブカメラの画像を受信してただ表示させるプログラムです。img_bgr = self.bridge.imgmsg_to_cv2(msg,"bgr8")で画像をsensor_msgs/msg/Imageからnumpy/ndarray型（cv::Mat相当）に変換します。そして文字を埋め込んでimshowで表示させます。

#!/bin/python3
import rospy
from sensor_msgs.msg import Image
from cv_bridge import CvBridge
import cv2

class hello_world:
    def __init__(self):
        self.bridge = CvBridge()
        cv2.namedWindow("window",cv2.WINDOW_AUTOSIZE)
        rospy.init_node('put_text_sub')
        rospy.Subscriber("camera/color/image_raw",Image,self.process_image)
        rospy.spin()

    def __del__(self):
        cv2.destroyAllWindows()

    def process_image(self,msg):
        try:
            img_bgr = self.bridge.imgmsg_to_cv2(msg,"bgr8")
            cv2.putText(img_rgb, 'Test', (150, 150), cv2.FONT_HERSHEY_PLAIN, 10, (0, 255, 255), 5, cv2.LINE_AA)
            cv2.imshow("window", img_rgb)
            cv2.waitKey(1)
        except Exception as err:
            print(err)

if __name__=="__main__":
    try:
        hello_world()
    except rospy.ROSInterruptException as err:
        print(err)

f:id:Ray_ar:20210301234821p:plain

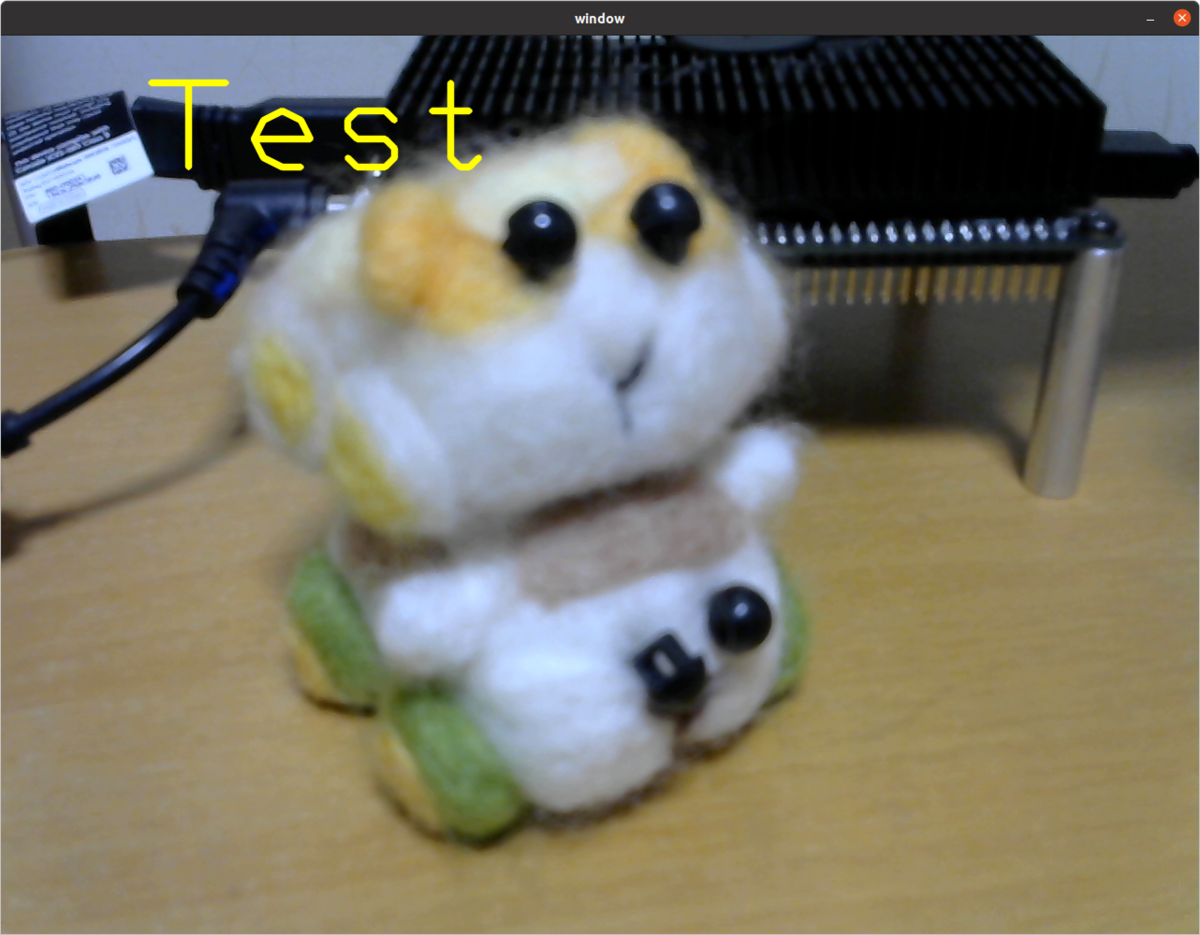

実行結果（imshowによる）

SubscribeとPublish（表示はrqt_graph）

　ウェブカメラの画像を受信してただ表示させるプログラムですが、再び送信します。まず、img_rgb = self.bridge.imgmsg_to_cv2(msg,"rgb8")で画像をsensor_msgs/msg/Imageからnumpy/ndarray型（cv::Mat相当）に変換します。次に、文字を埋め込みます。そして、output_img = self.bridge.cv2_to_imgmsg(img_rgb,"rgb8")でsensor_msgs/msg/Imageに戻して送信します。

　この実行結果は、rqt_image_viewで確認することができます。

#!/bin/python3
import rospy
from sensor_msgs.msg import Image
from cv_bridge import CvBridge
import cv2

class hello_world:
    def __init__(self):
        self.pub = rospy.Publisher("output_image",Image,queue_size=1)
        self.bridge = CvBridge()

        rospy.init_node('put_text_pubsub')
        rospy.Subscriber("camera/color/image_raw",Image,self.process_image)
        rospy.spin()

    def process_image(self,msg):
        try:
            img_rgb = self.bridge.imgmsg_to_cv2(msg,"rgb8")

            cv2.putText(img_rgb, 'Test', (150, 150), cv2.FONT_HERSHEY_PLAIN, 10, (0, 255, 255), 5, cv2.LINE_AA)

            output_img = self.bridge.cv2_to_imgmsg(img_rgb,"rgb8")
            self.pub.publish(output_img)
        except Exception as err:
            print(err)

if __name__=="__main__":
    try:
        hello_world()
    except rospy.ROSInterruptException as err:
        print(err)

f:id:Ray_ar:20210301235651p:plain

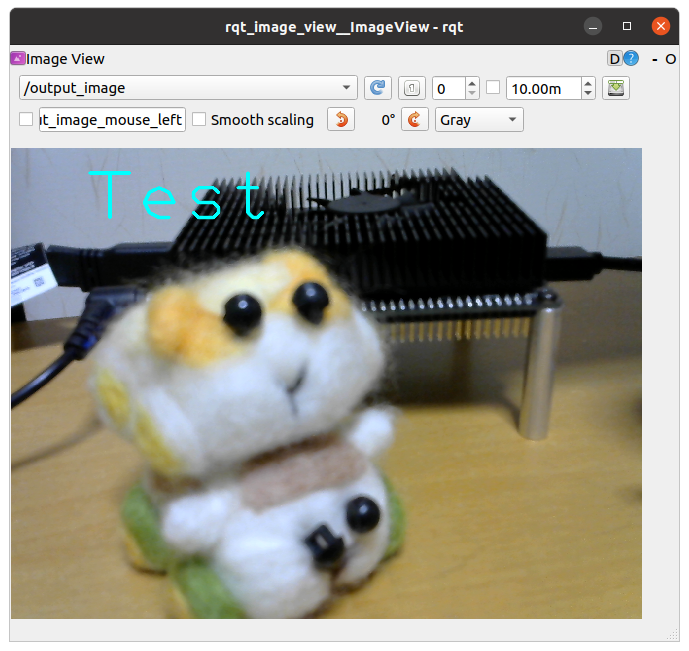

rqt-image-viewの画面
